Pour analyser le fonctionnement d’un circuit électrique, il est essentiel d’utiliser un appareil de mesure fiable. Dans ce cadre, vous pouvez faire recours aux pinces ampèremétriques qui se distinguent comme étant des dispositifs indispensables dans la mesure du courant traversant un circuit. Ces équipements ont des rôles particuliers à jouer lors des différentes interventions électriques et présentent notamment de nombreux avantages.
À quoi sert une pince ampèremétrique ?

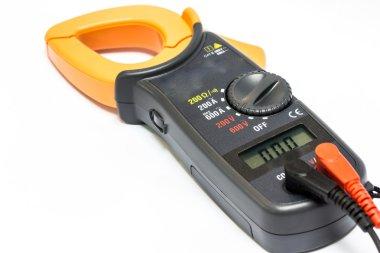

La pince ampèremétrique est un dispositif utilisé pour la mesure du courant électrique, dans les applications industrielles et professionnelles. Il s’agit d’un instrument rapide qui présente souvent deux fonctions, c’est-à-dire, mesurer des courants alternatifs et continus. Son fonctionnement se base essentiellement sur les capteurs intelligents dont il dispose.
La pince ampèremétrique est un instrument qui se distingue par une facilité d’utilisation, tout en faisant preuve d’une grande précision. Elle convertit le champ magnétique généré par le courant qui traverse un conducteur en une tension proportionnelle. Ce processus permet d’effectuer une mesure indirecte du courant sans avoir à couper l’alimentation.
Deux différentes technologies de mesure sont utilisées par les pinces ampèremétriques. On retrouve le modèle de pinces à effet Hall, qui cible le champ magnétique que crée le courant et se charge ensuite de convertir ce dernier en tension proportionnelle. Cette technologie peut être utilisée pour mesurer les courants continus ainsi que les courants alternatifs.
D’autre part, nous retrouvons les pinces à transformateur de courant, qui se servent de bobines pour ne mesurer que les courants alternatifs. Le courant qui traverse le conducteur envoie à la bobine du dispositif un courant secondaire, proportionnel au courant principal. C’est le modèle à privilégier dans le cadre d’un projet de rénovation d’une habitation par exemple.
Quelques astuces pour une mesure précise
Pour avoir des résultats fiables lors de l’utilisation de la pince ampèremétrique, il vous faudra suivre certains conseils d’utilisation. D’abord, commencez par sélectionner le calibre adéquat, défini en ampères (A), avant de vous mettre à mesurer. Si vous ne connaissez pas avec exactitude l’intensité du courant à mesurer, prenez un calibre supérieur. Ensuite, assurez-vous de toujours mesurer qu’un seul conducteur à la fois. En effet, si vous faites passer plusieurs conducteurs par la mâchoire de la pince, cela peut entrainer une compensation des champs magnétiques créés. Vous pourriez donc obtenir des résultats erronés.
D’autre part, dans le cadre de l’utilisation d’une pince ampèremétrique, il faudra minimiser l’influence des objets métalliques. En effet, si des objets métalliques sont proches lors de l’utilisation du dispositif, cela peut causer des perturbations du champ magnétique et donc fausser les résultats. Pour éviter ces erreurs de mesure, éloignez donc tout objet métallique pendant la prise de mesure avec votre instrument.
Les problèmes rencontrés lors de l’utilisation
Il n’est pas rare de rencontrer des difficultés lors de l’utilisation pendant l’utilisation d’une pince ampèremétrique. Ces éventuelles complications peuvent tout de même être réglés en suivant certains conseils.
Lecture instable ou incorrecte
Le plus souvent, il arrive que l’utilisateur de la pince rencontre des problèmes de lecture. Si la lecture de votre pince est incorrecte ou instable, cela peut être causé par un mauvais positionnement de la mâchoire. Assurez-vous donc du bon alignement des mâchoires et vérifiez leur contact avec le conducteur. Comme précisé plus haut, les objets métalliques doivent être éloignés lors de l’utilisation d’une pince ampèremétrique, car leur présence peut créer des interférences.
D’autres part, une mauvaise lecture peut être due au niveau de batterie faible du dispositif. Si nécessaire n’hésitez pas à remplacer cette dernière. Si vous effectuez toutes les vérifications citées précédemment et que votre appareil ne répond toujours pas convenablement, contactez un spécialiste pour vérification de problèmes internes.
Pas de lecture ou d’affichage
Dans le cas où le dispositif ne donne aucune lecture, vérifiez s’il est bien en marche et assurez-vous de régler sur le mode convenable (AC ou DC). Prenez le temps de revoir les différentes connexions en contrôlant l’état du conducteur et des fils. Ce problème peut être aussi dû à la batterie qui peut être déchargée, veuillez donc la changer si tel est le cas.
